Produse / 02
Structuri pentru panouri fotovoltaice.
Sisteme de montaj din oțel zincat la cald și aluminiu pentru parcuri solare, carporturi, trackere și acoperișuri, cu componente și etape de montaj documentate pentru fiecare model.
SOL · CARPORT · TRACKERE · ACOPERIȘ23sisteme de montaj
0–60°unghi de înclinare
EN ISO 1461zincare la cald
EN AW 6063cleme din aluminiu
Gama de sisteme
Un sistem pentru fiecare tip de proiect.
Apasă pe un sistem pentru descriere, specificații și cerere de ofertă.
Montaj la sol
Montaj la solSistem din oțel bătut în sol, cu 2 panouri verticale (grindă cornier)
Batere în sol20° / 25° / 30°
Montaj la solSistem din oțel bătut în sol, cu 4 panouri orizontale
Batere în sol0–60°
Montaj la solSistem din oțel bătut în sol, cu 4 panouri orizontale (grindă cornier)
Batere în sol20° / 25° / 30°
Montaj la solSistem din oțel cu piloți înșurubați, cu 2 panouri verticale
Înșurubare în sol0–60°
Montaj la solSistem din țeavă de oțel cu piloți înșurubați, 2 panouri verticale
Înșurubare în sol0–60°
Montaj la solSistem din oțel cu piloți înșurubați, cu 4 panouri orizontale
Înșurubare în sol0–60°
Montaj la solSistem din oțel ancorat pe beton, cu 2 panouri verticale
Ancorare pe fundație din beton0–60°
Montaj la solSistem din oțel ancorat pe beton, cu 4 panouri orizontale
Ancorare pe fundație din beton0–60°
Montaj la solSistem din oțel înglobat în beton, cu 2 panouri verticale
Stâlpi înglobați în beton0–60°

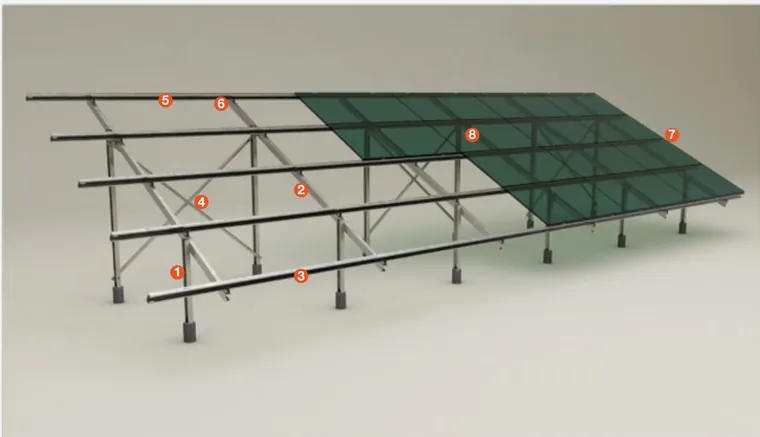

Montaj la solSistem din oțel înglobat în beton, cu 4 panouri orizontale
Stâlpi înglobați în beton0–60°

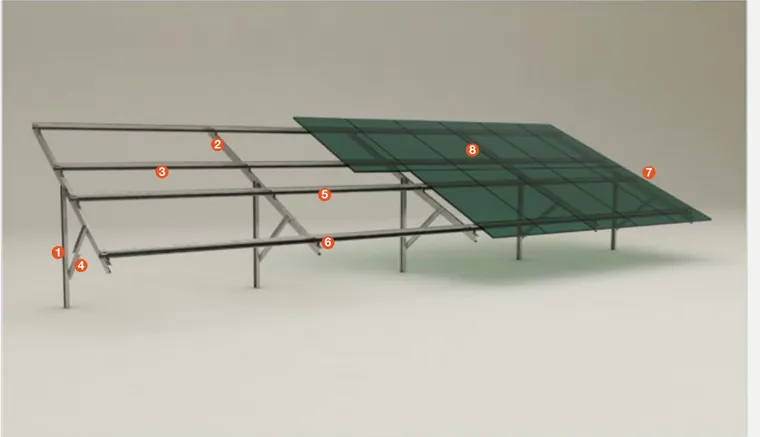

Montaj la solSistem din oțel cu un stâlp bătut în sol, 2 panouri verticale
Batere în sol0–60°

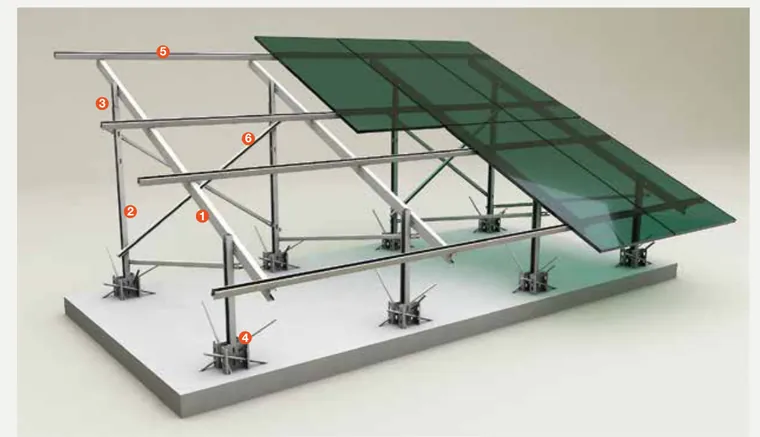

Montaj la solSistem cu unghi reglabil
Ancorare pe fundație din beton0–60° (reglabil)
Montaj la solSistem pentru irigații agricole
Batere în sol20° / 25° / 30°

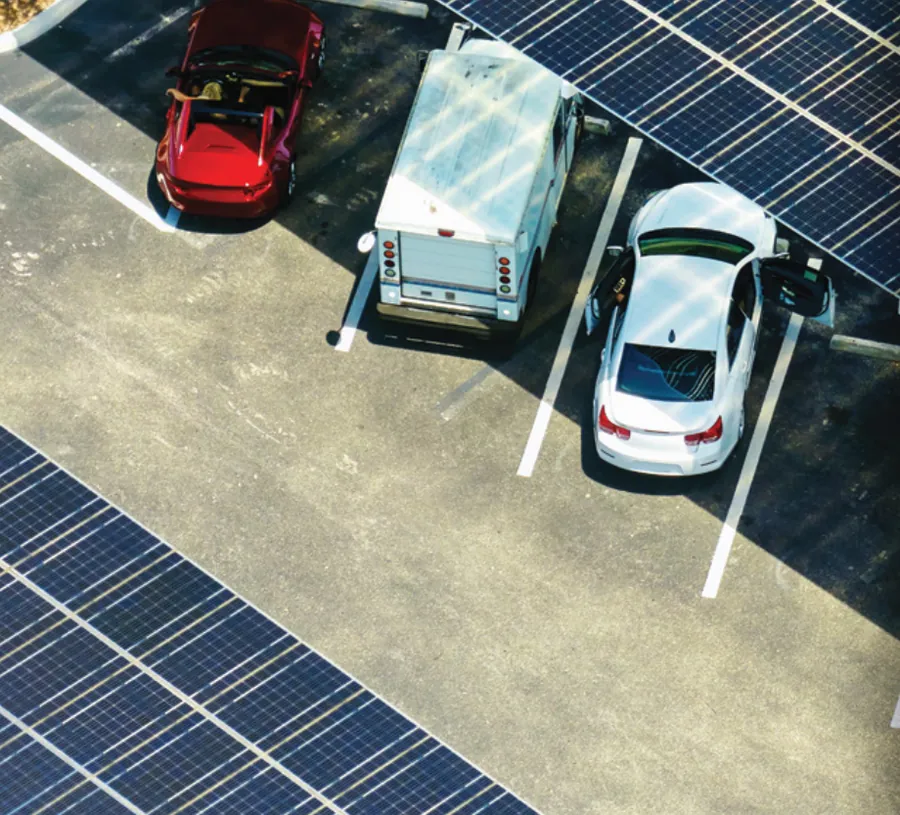

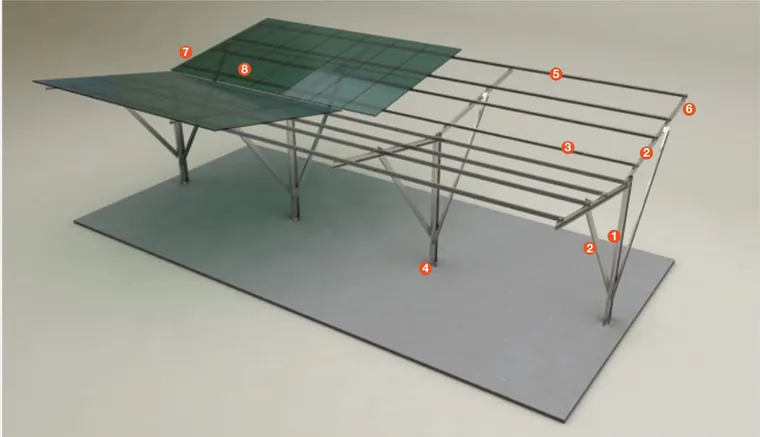

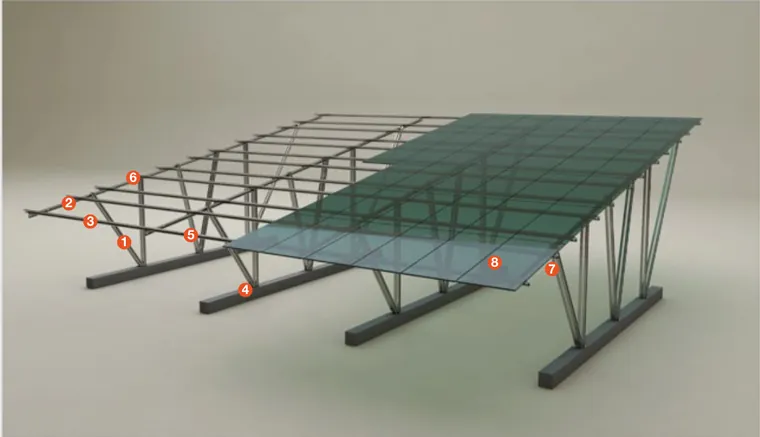

CarportCarport din oțel ancorat pe beton (model 1)
Ancorare pe fundație din beton0–60°
CarportCarport din oțel ancorat pe beton (model 2)
Ancorare pe fundație din beton0–60°

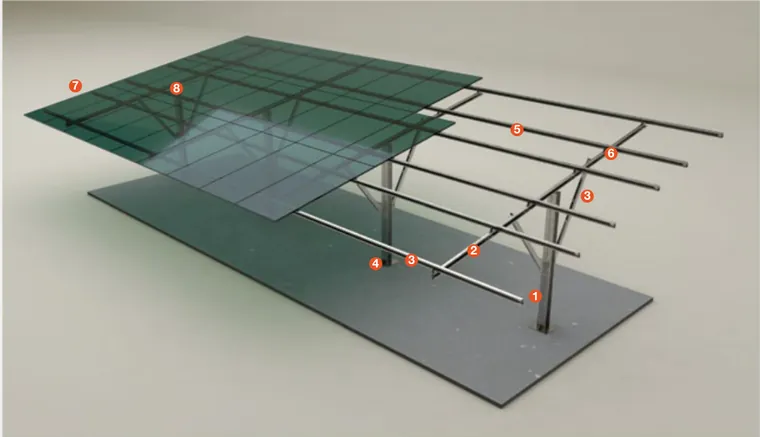

CarportCarport din oțel ancorat pe beton (model 3)
Ancorare pe fundație din beton0–60°

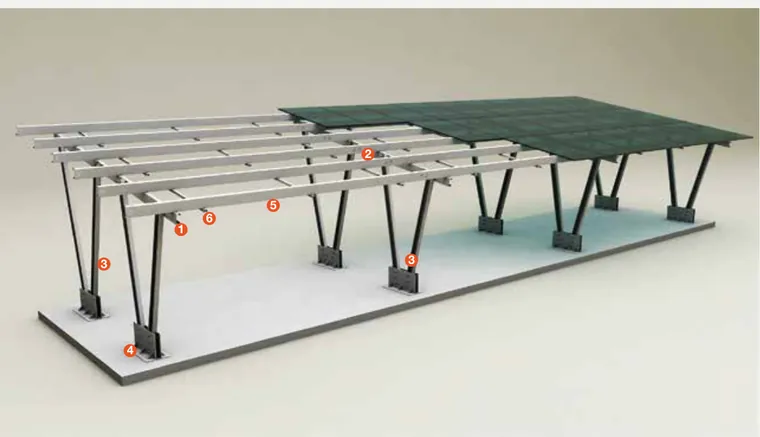

CarportCarport din oțel ancorat pe beton (model 4, V / H)
Ancorare pe fundație din beton0–60°

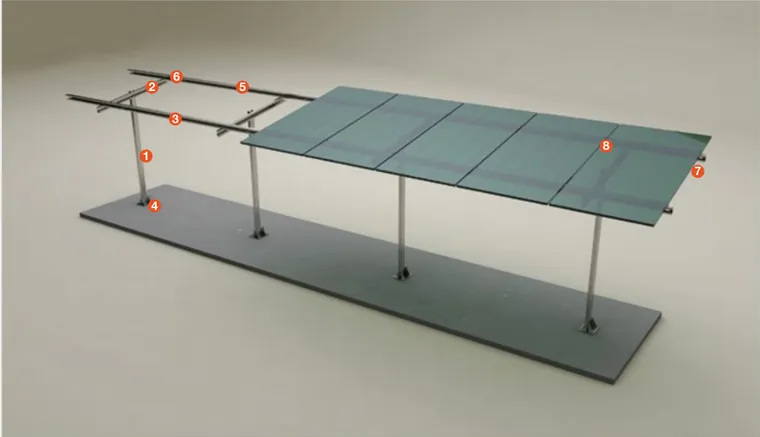

CarportBikeport din oțel ancorat pe beton, cu 1 panou vertical
Ancorare pe fundație din beton0–60°
TrackerTracker din oțel înglobat în beton, o axă, 1 panou vertical
Înglobare în beton0–60°

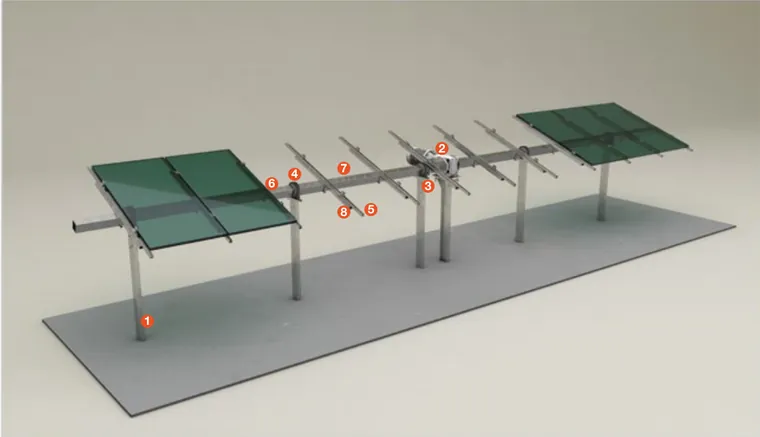

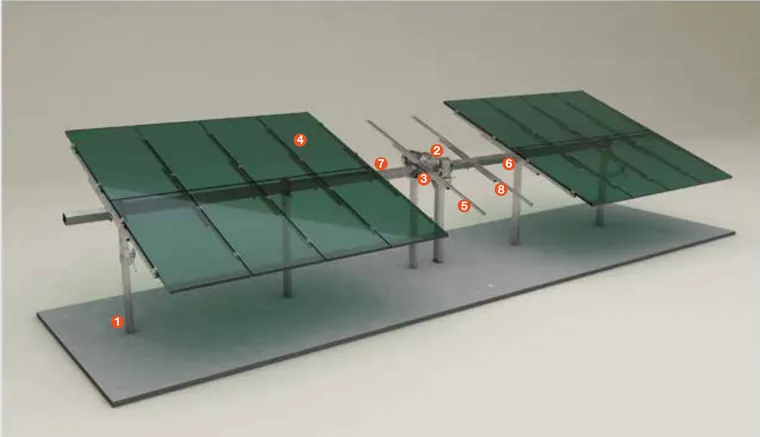

TrackerTracker din oțel înglobat în beton, o axă, 2 panouri verticale
Înglobare în beton0–60°
AcoperișSistem de montaj solar pentru acoperiș plat
Montaj prin balastare10–15°
AcoperișSistem de montaj solar pentru acoperiș trapezoidal
Montaj pe acoperiș înclinatdupă panta acoperișului

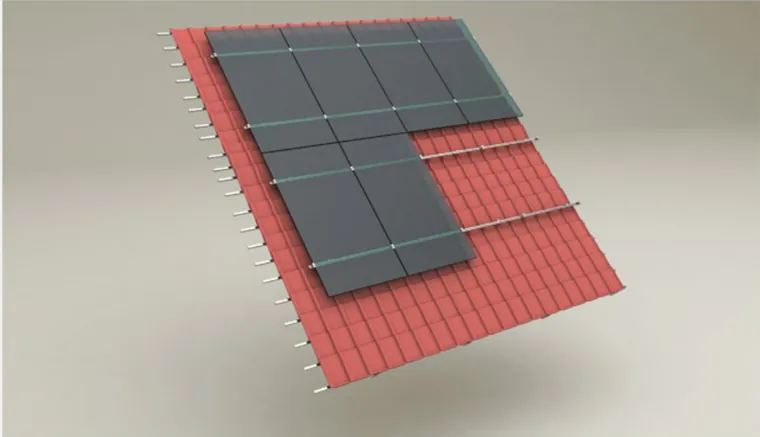

AcoperișSistem de montaj solar pentru acoperiș cu țiglă
Montaj pe acoperiș înclinatdupă panta acoperișului
Montaj la sol
Metoda de fixare după tipul de teren.

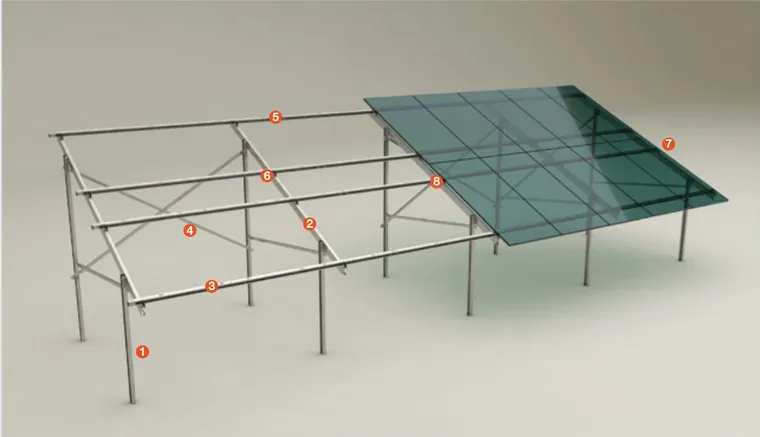

Batere în sol
SM01, SM01-B, SM02, SM02-B și SM09. Rapid, pentru terenuri de dimensiuni medii și mari.
Piloți înșurubați
SM03, SM03-B și SM04. Pentru terenuri neregulate, montaj în orice anotimp.

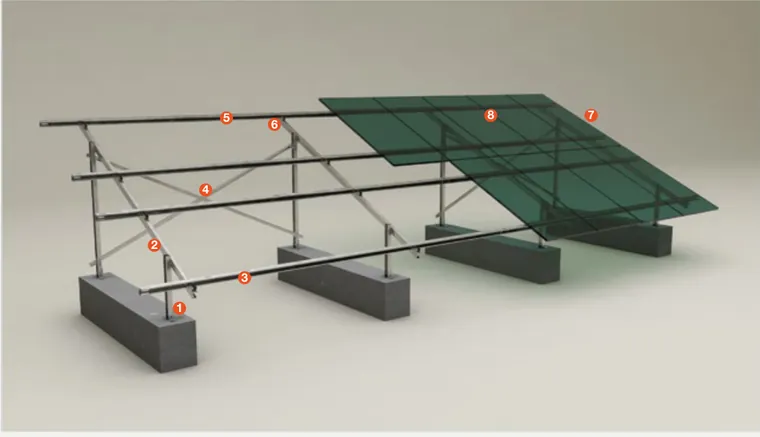

Fundații din beton

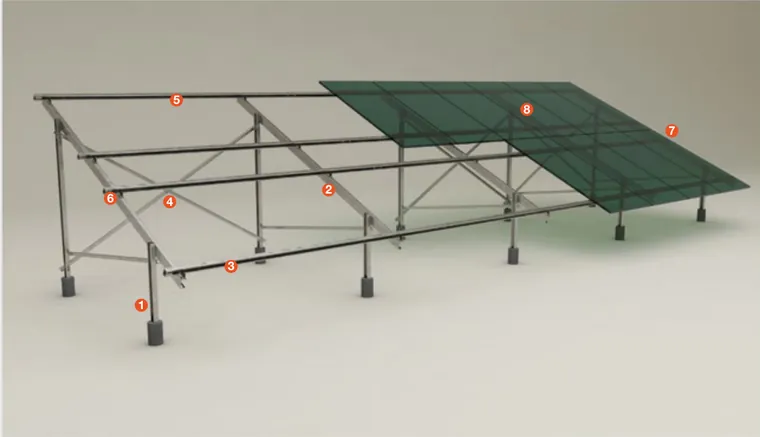

SM05, SM06, SM07 și SM08. Pentru terenuri înclinate sau afânate.
Aplicații speciale

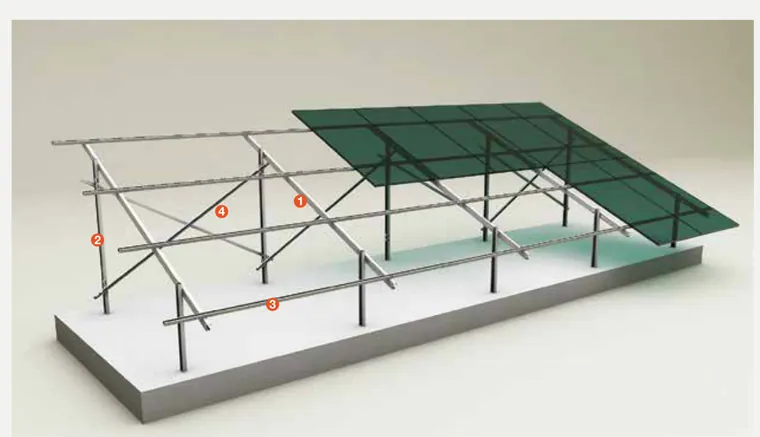

SM-AAS: unghi reglabil. SM-TSS: irigații agricole. Configurații adaptate amplasamentului.
Materiale și acoperiri
Configurații pentru fiecare proiect.
Gama include opțiuni din aluminiu, oțel inoxidabil, oțel zincat și oțel cu acoperire Magnelis; materialul se alege în funcție de sistem și de proiect.
Aluminiu
Cleme, șine și componente de montaj. Standardul EN AW 6063 este indicat la produsele pentru care apare în fișa tehnică.
Oțel și zincare
Structuri, stâlpi, grinzi și pane, conform EN ISO 1461, EN 10025 și EN 10029 la modelele unde sunt specificate.
Magnelis
Acoperire pe bază de zinc, aluminiu și magneziu, pentru protecția oțelului împotriva coroziunii în aplicații exterioare.
Configurația proiectului
Alegerea sistemului ține cont de teren sau acoperiș, amplasament, vânt, zăpadă și cerințele structurale.
Avantaje
Proiectare inginerească, montaj eficient.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Ce structură fotovoltaică se potrivește terenului meu?
Pe terenuri medii și mari se folosește de regulă baterea stâlpilor în sol. Pe terenuri neregulate sunt potriviți piloții înșurubați, iar pe terenuri înclinate sau afânate, fundațiile din beton (stâlpi ancorați sau înglobați).
Ce unghi de înclinare au structurile?
Majoritatea sistemelor de montaj la sol acoperă 0–60°. Unele variante au unghiuri fixe de 20°, 25° sau 30°, sistemul SM-AAS are unghi reglabil, iar sistemul pentru acoperiș plat SM16 lucrează la 10–15°.
Cum sunt protejate structurile împotriva coroziunii?
Stâlpii și grinzile din oțel sunt zincate la cald conform EN ISO 1461, clemele sunt din aluminiu EN AW 6063, iar elementele de asamblare respectă standardele DIN indicate în catalog (inclusiv A2-70). Pentru unele proiecte este disponibilă și acoperirea Magnelis.
Aveți structuri pentru acoperiș și parcări?

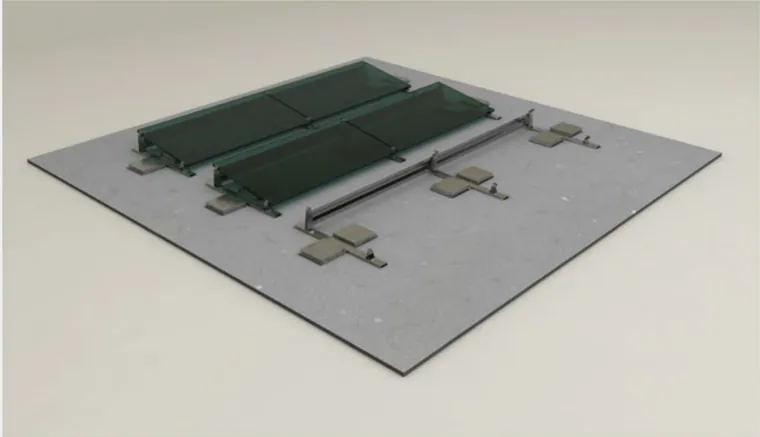

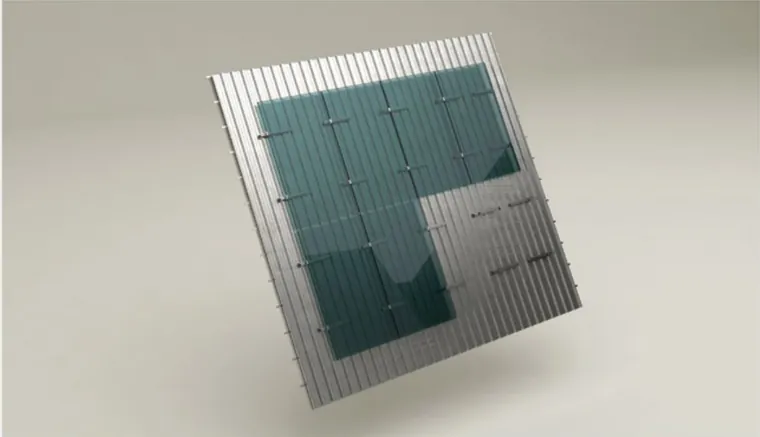

Da: SM16 pentru acoperiș plat (fixare prin balastare), SM17 pentru tablă trapezoidală și SM18 pentru țiglă, plus patru modele de carport și un bikeport ancorate pe fundații din beton.
Contact direct
Ai un proiect? Hai să-l discutăm.
Spune-ne ce produs te interesează, cantitatea, dimensiunile și localitatea de livrare. Revenim cu informații tehnice și o ofertă adaptată proiectului.
Sistem de montaj · Montaj la sol
SM01
Sistem din oțel bătut în sol, cu 2 panouri verticale
Batere în solUnghi 0–60°
Caracteristici
- Sistem din oțel pentru susținerea panourilor solare pe teren deschis, fixat prin batere în sol. Soluție optimă pentru proiecte fotovoltaice pe terenuri de dimensiuni medii și mari; proiectarea inginerească oferă avantaje de montaj și de cost.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Batere în sol |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol

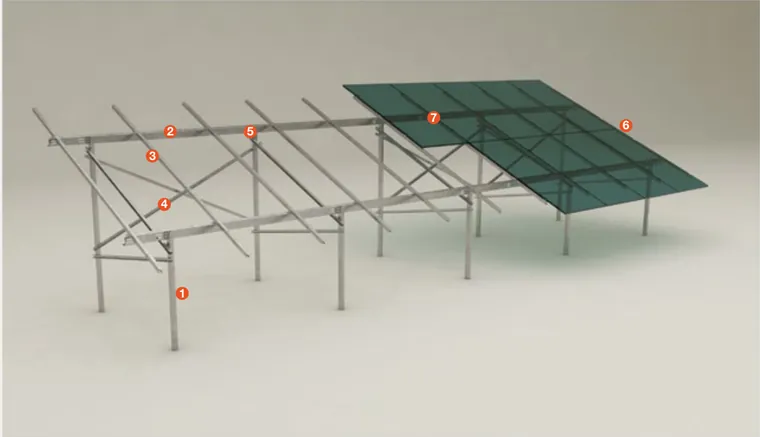

SM01-B
Sistem din oțel bătut în sol, cu 2 panouri verticale (grindă cornier)
Batere în solUnghi 20° / 25° / 30°
Caracteristici
- Variantă cu grindă cornier din oțel și unghiuri fixe de 20, 25 sau 30 de grade. Soluție optimă pentru proiecte fotovoltaice pe terenuri de dimensiuni medii și mari; proiectarea inginerească oferă avantaje de montaj și de cost.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Batere în sol |
|---|---|
| Unghi de înclinare | 20° / 25° / 30° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol

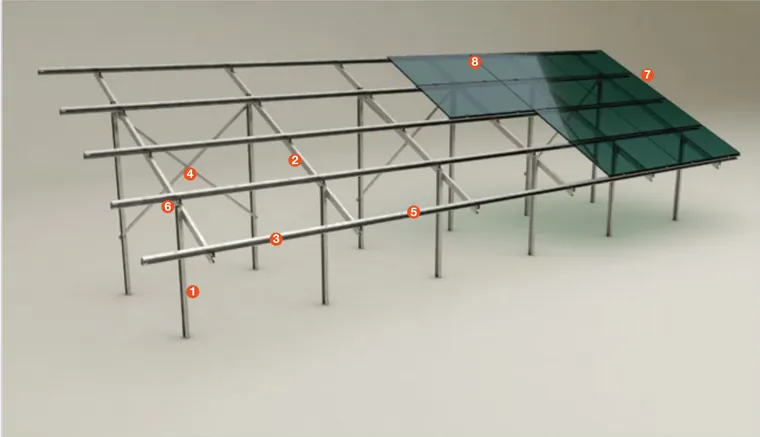

SM02
Sistem din oțel bătut în sol, cu 4 panouri orizontale
Batere în solUnghi 0–60°
Caracteristici
- Sistem din oțel fixat prin batere în sol, cu 4 panouri orizontale. Soluție optimă pentru proiecte fotovoltaice pe terenuri de dimensiuni medii și mari; proiectarea inginerească oferă avantaje de montaj și de cost.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Batere în sol |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol

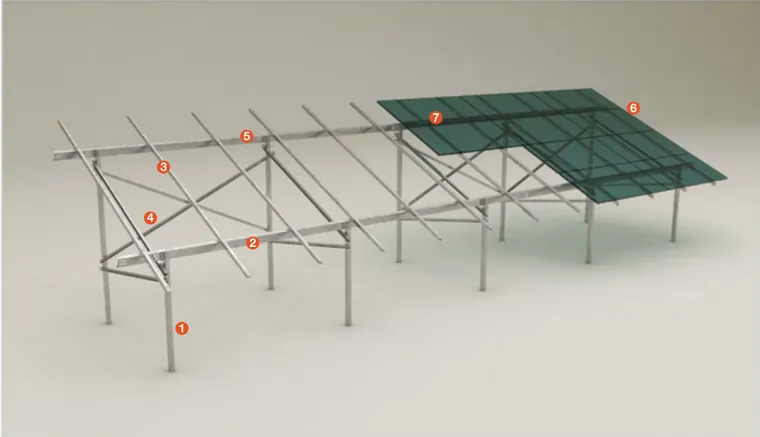

SM02-B
Sistem din oțel bătut în sol, cu 4 panouri orizontale (grindă cornier)
Batere în solUnghi 20° / 25° / 30°
Caracteristici
- Variantă cu grindă cornier și unghiuri fixe de 20, 25 sau 30 de grade, pentru 4 panouri orizontale. Soluție optimă pentru proiecte fotovoltaice pe terenuri de dimensiuni medii și mari; proiectarea inginerească oferă avantaje de montaj și de cost.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Batere în sol |
|---|---|
| Unghi de înclinare | 20° / 25° / 30° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol

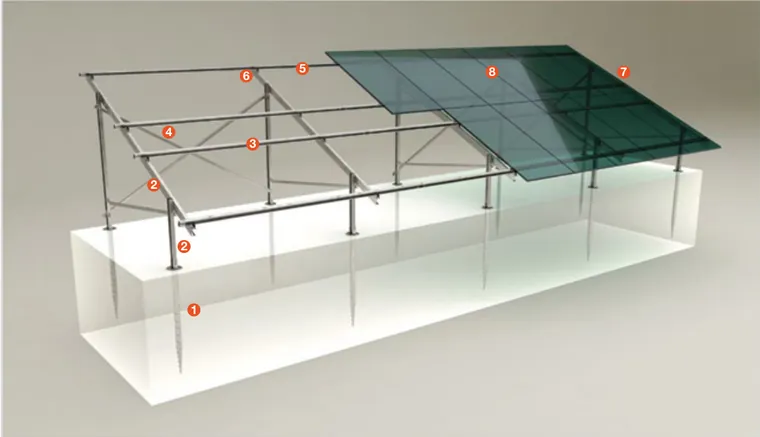

SM03
Sistem din oțel cu piloți înșurubați, cu 2 panouri verticale
Înșurubare în solUnghi 0–60°
Caracteristici
- Sistem din oțel instalat cu piloți înșurubați, cu 2 panouri verticale. Soluție optimă pentru terenuri neregulate. Piloții au rezistență ridicată și pot fi montați în orice perioadă a anului.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Înșurubare în sol |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol

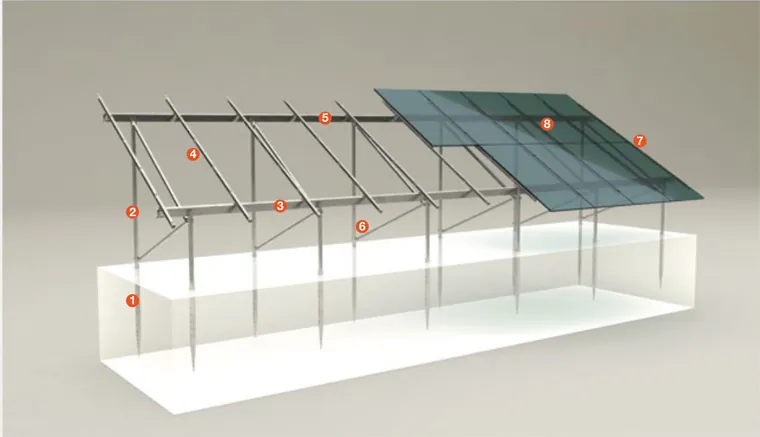

SM03-B
Sistem din țeavă de oțel cu piloți înșurubați, 2 panouri verticale
Înșurubare în solUnghi 0–60°
Caracteristici
- Structură din țeavă de oțel pe piloți înșurubați, cu 2 panouri verticale. Soluție optimă pentru terenuri neregulate. Piloții au rezistență ridicată și pot fi montați în orice perioadă a anului.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Înșurubare în sol |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol

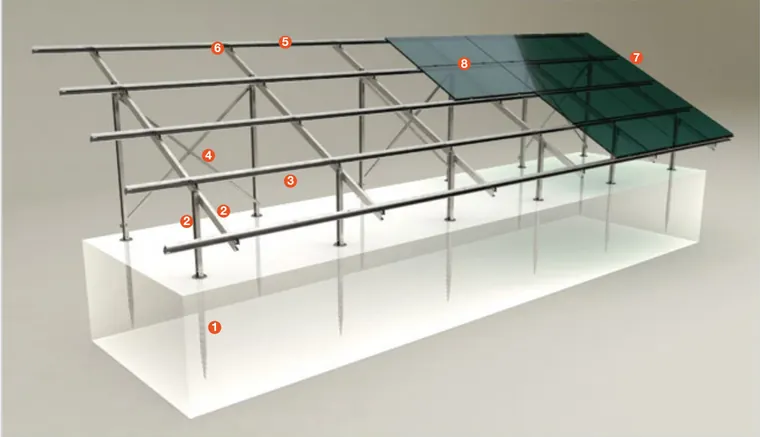

SM04
Sistem din oțel cu piloți înșurubați, cu 4 panouri orizontale
Înșurubare în solUnghi 0–60°
Caracteristici
- Sistem din oțel pe piloți înșurubați, cu 4 panouri orizontale. Soluție optimă pentru terenuri neregulate. Piloții au rezistență ridicată și pot fi montați în orice perioadă a anului.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Înșurubare în sol |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol
SM05
Sistem din oțel ancorat pe beton, cu 2 panouri verticale
Ancorare pe fundație din betonUnghi 0–60°
Caracteristici
- Sistem din oțel ancorat pe fundații din beton, cu 2 panouri verticale. Soluție ideală pentru terenuri înclinate de dimensiuni medii și mari, cu stabilitatea necesară pe terenuri afânate.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Ancorare pe fundație din beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol

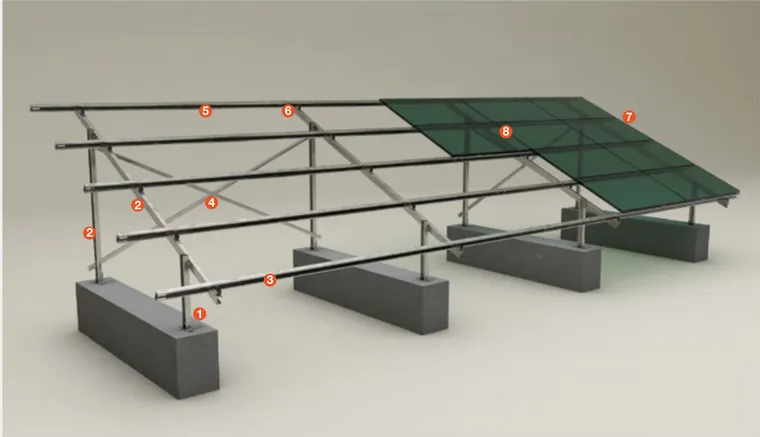

SM06
Sistem din oțel ancorat pe beton, cu 4 panouri orizontale
Ancorare pe fundație din betonUnghi 0–60°
Caracteristici
- Sistem din oțel ancorat pe fundații din beton, cu 4 panouri orizontale. Soluție ideală pentru terenuri înclinate de dimensiuni medii și mari, cu stabilitatea necesară pe terenuri afânate.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Ancorare pe fundație din beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol
SM07
Sistem din oțel înglobat în beton, cu 2 panouri verticale
Stâlpi înglobați în betonUnghi 0–60°
Caracteristici
- Sistem din oțel cu stâlpi înglobați în beton și 2 panouri verticale. Soluție ideală pentru terenuri afânate de dimensiuni medii și mari, cu rezistența necesară acestor aplicații.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Stâlpi înglobați în beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol
SM08
Sistem din oțel înglobat în beton, cu 4 panouri orizontale
Stâlpi înglobați în betonUnghi 0–60°
Caracteristici
- Sistem din oțel cu stâlpi înglobați în beton și 4 panouri orizontale. Soluție ideală pentru terenuri afânate de dimensiuni medii și mari, cu rezistența necesară acestor aplicații.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Stâlpi înglobați în beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol
SM09
Sistem din oțel cu un stâlp bătut în sol, 2 panouri verticale
Batere în solUnghi 0–60°
Caracteristici
- Sistem cu un singur stâlp bătut în sol, folosit frecvent pe terenuri dure pentru reducerea numărului de picioare și a costului. Soluție optimă pentru proiecte fotovoltaice pe terenuri de dimensiuni medii și mari; proiectarea inginerească oferă avantaje de montaj și de cost.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Batere în sol |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol
SM-AAS
Sistem cu unghi reglabil
Ancorare pe fundație din betonUnghi 0–60° (reglabil)
Caracteristici
- Unghiul se reglează manual prin stâlpii posteriori telescopici, în funcție de amplasament. Se montează ușor, cu ancore speciale fixate de stâlpi și susținute de țăruși din fier bătuți în pământ.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Ancorare pe fundație din beton |
|---|---|
| Unghi de înclinare | 0–60° (reglabil) |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Montaj la sol
SM-TSS
Sistem pentru irigații agricole
Batere în solUnghi 20° / 25° / 30°
Caracteristici
- Furnizează energie pentru irigarea terenurilor agricole din zone rurale, unde puțurile sunt departe de rețea. Sistemul alimentează pompele de irigații direct din energie solară.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Batere în sol |
|---|---|
| Unghi de înclinare | 20° / 25° / 30° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Carport
SM10
Carport din oțel ancorat pe beton (model 1)
Ancorare pe fundație din betonUnghi 0–60°
Caracteristici
- Structură din oțel ancorată pe fundații din beton. Destinat parcărilor auto pentru locuințe unifamiliale sau multifamiliale, spații industriale și parcări publice. Asigură stabilitate și echilibru în zona de parcare.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Ancorare pe fundație din beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Carport
SM11
Carport din oțel ancorat pe beton (model 2)
Ancorare pe fundație din betonUnghi 0–60°
Caracteristici
- Structură din oțel ancorată pe fundații din beton. Destinat parcărilor auto pentru locuințe unifamiliale sau multifamiliale, spații industriale și parcări publice. Asigură stabilitate și echilibru în zona de parcare.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Ancorare pe fundație din beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Carport
SM12
Carport din oțel ancorat pe beton (model 3)
Ancorare pe fundație din betonUnghi 0–60°
Caracteristici
- Structură din oțel ancorată pe fundații din beton. Destinat parcărilor auto pentru locuințe unifamiliale sau multifamiliale, spații industriale și parcări publice. Asigură stabilitate și echilibru în zona de parcare.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Ancorare pe fundație din beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Carport
SM Model 4
Carport din oțel ancorat pe beton (model 4, V / H)
Ancorare pe fundație din betonUnghi 0–60°
Caracteristici
- Structură din oțel ancorată pe fundații din beton, în variantele V și H. Destinat parcărilor auto pentru locuințe unifamiliale sau multifamiliale, spații industriale și parcări publice. Asigură stabilitate și echilibru în zona de parcare.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Ancorare pe fundație din beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Carport
SM13
Bikeport din oțel ancorat pe beton, cu 1 panou vertical
Ancorare pe fundație din betonUnghi 0–60°
Caracteristici
- Structură din oțel ancorată pe fundații din beton, destinată parcării bicicletelor, pentru locuințe, spații industriale și parcări publice.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Ancorare pe fundație din beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Tracker
SM14
Tracker din oțel înglobat în beton, o axă, 1 panou vertical
Înglobare în betonUnghi 0–60°
Caracteristici
- Sistem cu urmărire solară pe o axă, cu stâlpi înglobați în beton. Componentele sunt realizate cu utilaje avansate, apoi zincate la cald. Potrivit pentru terenuri de dimensiuni medii și mari.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Înglobare în beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Tracker
SM15
Tracker din oțel înglobat în beton, o axă, 2 panouri verticale
Înglobare în betonUnghi 0–60°
Caracteristici
- Sistem cu urmărire solară pe o axă și 2 panouri verticale, cu stâlpi înglobați în beton și componente zincate la cald. Potrivit pentru terenuri de dimensiuni medii și mari.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Înglobare în beton |
|---|---|
| Unghi de înclinare | 0–60° |
| Panouri | Cu și fără ramă |
| Acoperire stâlpi și grinzi | EN ISO 1461 (zincare la cald) |
| Material stâlpi și grinzi | EN 10025 / EN 10029 |
| Cleme pentru panouri | EN AW 6063 |
| Elemente de asamblare | DIN 125 / DIN 127 / DIN 934 / DIN 933 / DIN 912, A2-70, DIN 50979 |
Sistem de montaj · Acoperiș
SM16
Sistem de montaj solar pentru acoperiș plat
Montaj prin balastareUnghi 10–15°
Caracteristici
- Sistem din aluminiu pentru acoperișuri plate, fixat prin balastare, fără elemente de fixare în acoperiș. Potrivit pentru acoperișuri de dimensiuni mari și mici.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Montaj prin balastare |
|---|---|
| Unghi de înclinare | 10–15° |
| Panouri | Cu ramă |
Sistem de montaj · Acoperiș
SM17
Sistem de montaj solar pentru acoperiș trapezoidal
Montaj pe acoperiș înclinatUnghi după panta acoperișului
Caracteristici
- Sistem din aluminiu pentru acoperișuri din tablă trapezoidală, potrivit pentru acoperișuri de dimensiuni mari și mici.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Montaj pe acoperiș înclinat |
|---|---|
| Unghi de înclinare | după panta acoperișului |
| Panouri | Cu și fără ramă |
Sistem de montaj · Acoperiș
SM18
Sistem de montaj solar pentru acoperiș cu țiglă
Montaj pe acoperiș înclinatUnghi după panta acoperișului
Caracteristici
- Sistem din oțel și aluminiu pentru acoperișuri cu țiglă, potrivit pentru acoperișuri de dimensiuni mari și mici.
- Economie de timp și costuri la instalare.
- Soluții flexibile pentru diverse tipuri de teren.
- Soluții pentru montajul cutiilor de conexiuni și al invertoarelor.
- Proiectare și soluții inginerești adaptate clientului.
Date tehnice
| Montaj | Montaj pe acoperiș înclinat |
|---|---|
| Unghi de înclinare | după panta acoperișului |
| Panouri | Cu și fără ramă |
