Module prefabricate cu structură din oțel și închideri din panouri sandwich PUR, pentru birouri de șantier, cazare, vestiare și grupuri sanitare. Compartimentarea și dotările se stabilesc pentru fiecare proiect.
BIROURI · CAZARE · VESTIARE

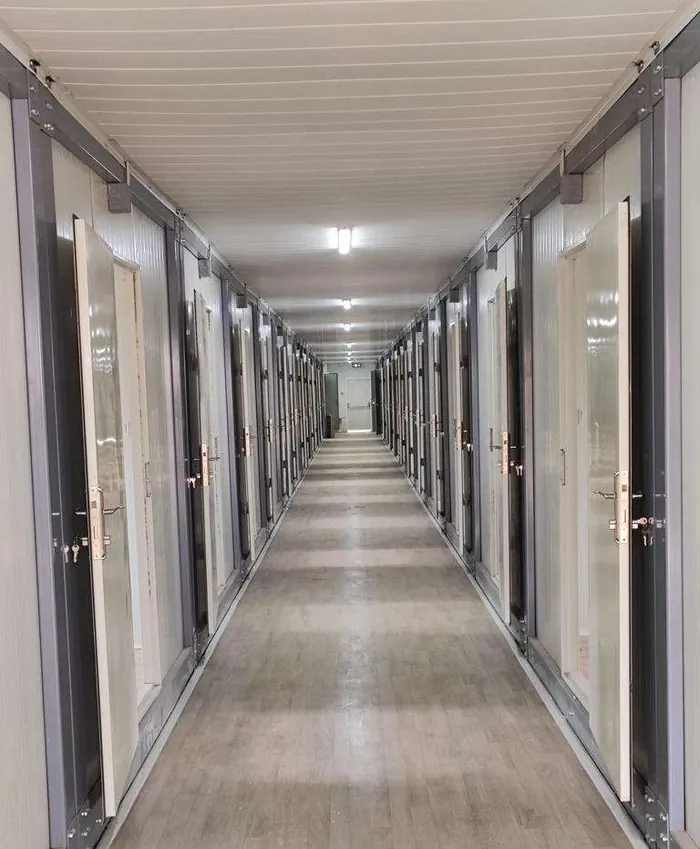

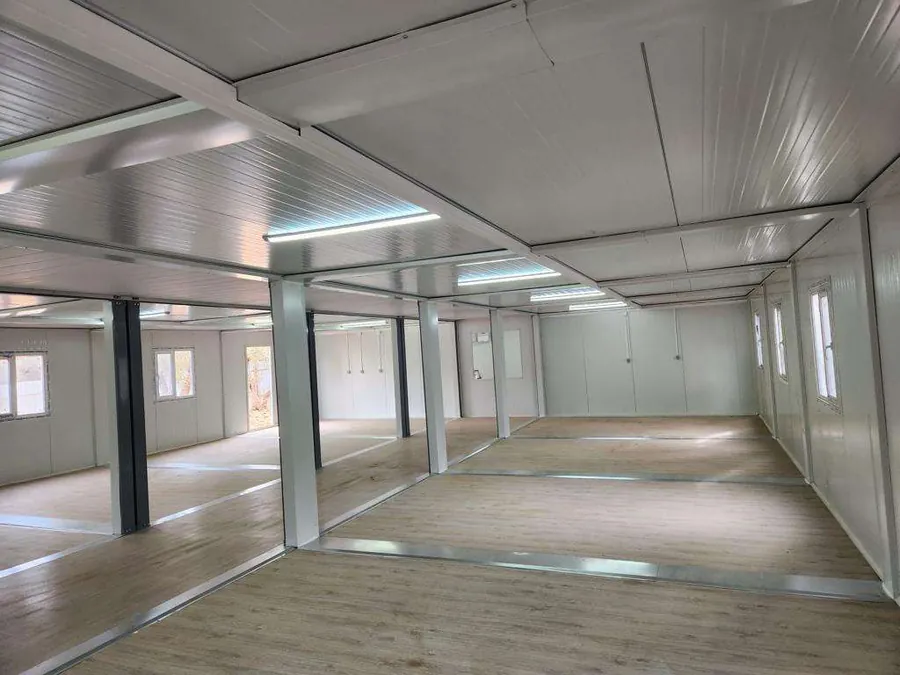

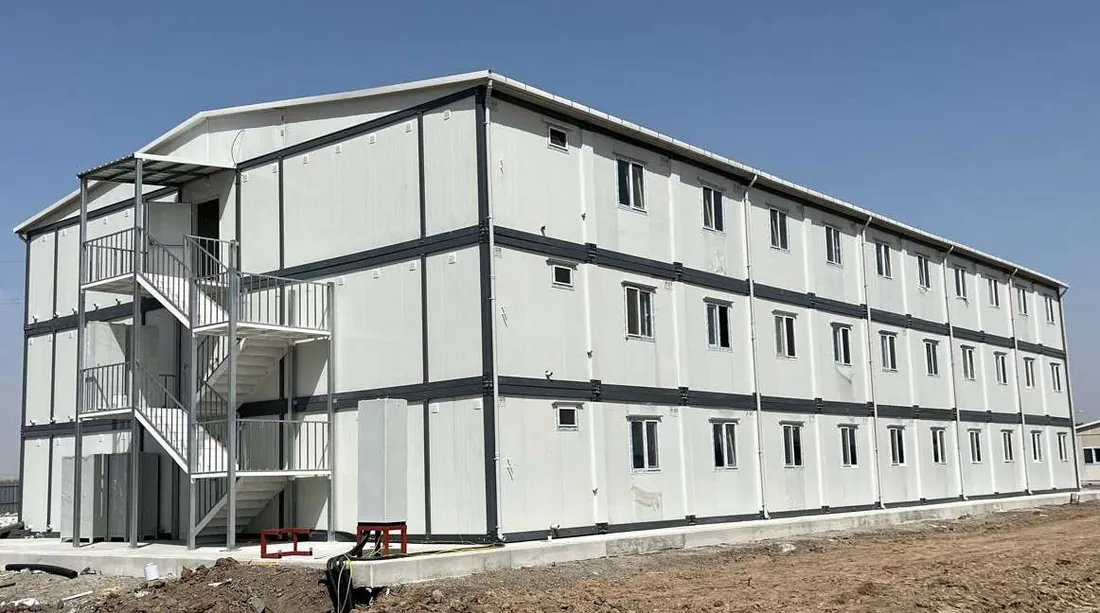

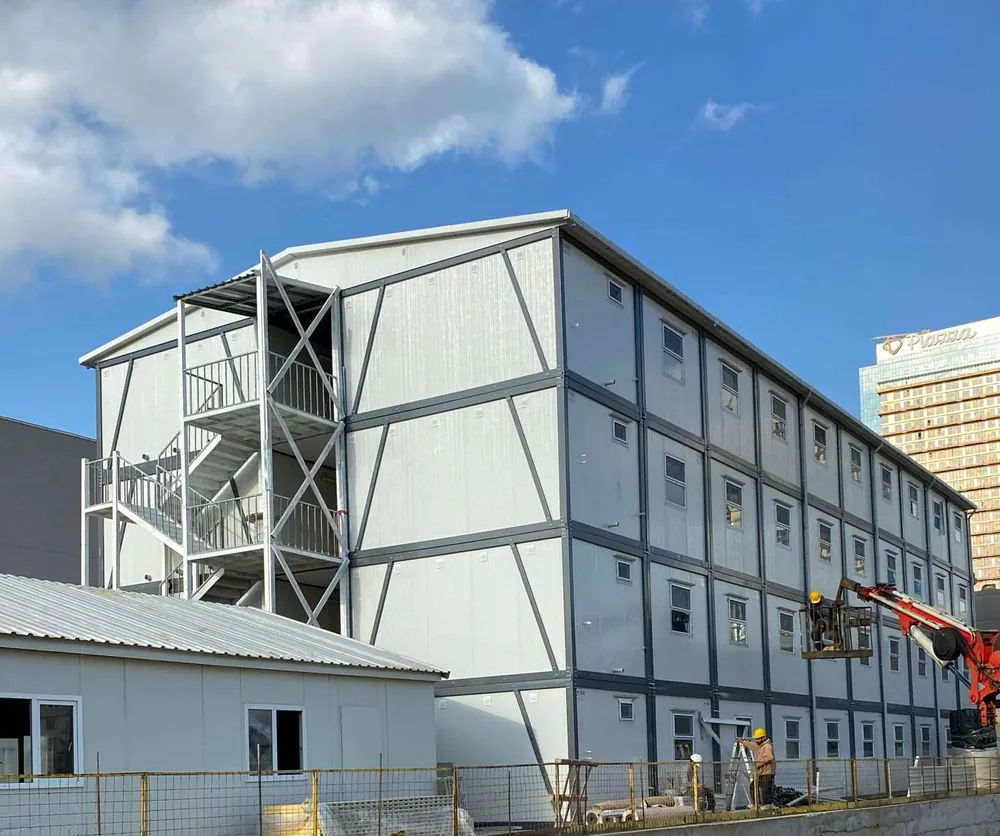

Structură din oțel și închideri din panouri sandwich PUR. Modulele se pot alătura și suprapune în ansambluri pe mai multe niveluri, cu scări, coridoare și acoperiș suplimentar.
Panouri sandwich cu miez PUR; finisaj RAL 9002. Înălțimea panourilor: 2320 mm.
Panou sandwich cu miez PUR; finisaj RAL 9002.
Placă de fibrociment + covor PVC Mineflo. În containerele WC-duș: finisaj epoxidic.
Profilele sunt formate la rece prin rollforming, iar formele, perforațiile pentru instalații și golurile de legătură sunt realizate cu control prin proiectare asistată de calculator. Fabricarea și montajul se fac fără sudură, cu șuruburi și buloane.
| Stâlpi de colț | Profile speciale formate prin rollforming, 135 x 135 mm, grosime 1,5 mm; vopsite RAL 7012. |
|---|---|
| Profile de legătură la colțuri | Profile speciale îndoite, grosime 5,00 mm; vopsite RAL 7012. |
| Șasiu inferior | CC165, t = 1,50 mm, profile galvanizate și vopsite DX51, RAL 7012; CC140, t = 1,00 mm, profile galvanizate și vopsite DX51. |
| Șasiu superior | CC165, t = 1,50 mm, profile galvanizate și vopsite DX51; RAL 7012. |
| Elemente de legătură ale șasiului inferior | CC140, t = 1,00 mm, dispuse la intervale de 625 mm. |
| Stâlpi intermediari | CC90, t = 1,50 mm, profile galvanizate și vopsite DX51; RAL 7012. |
| Contravântuiri (dacă sunt prevăzute în proiect) | CC90, t = 1,50 mm, profile galvanizate și vopsite DX51; RAL 7012. |
| Manipulare și transport | Prin plăcile de legătură amplasate la colțurile containerului. |
Elementele se includ dacă sunt prevăzute în proiect.
Uși exterioare, interioare și WC; ferestre și elemente de ventilație.
Uși
| Caracteristică | Ușă exterioară | Ușă interioară | Ușă WC |
|---|---|---|---|
| Dimensiuni | 900 x 2000 mm | 720 x 1970 mm | 700 x 2000 mm |
| Foaie de ușă | Tablă vopsită electrostatic în cuptor, RAL 9002 | Ușă cu panou presat tip american, alb | Ușă PVC, albă |
| Toc | Tablă galvanizată, vopsită electrostatic, RAL 9002 | Tablă galvanizată, vopsită electrostatic, RAL 9002 | Tablă galvanizată, vopsită electrostatic, RAL 9002 |
| Broască | Îngropată, cu cilindru | Îngropată, cu cilindru | Îngropată |
| Mâner | Metal, gri satinat | Metal, vopsit în câmp electrostatic | PVC |
Ferestre și ventilație
| Fereastră PVC | 1000 x 1000 mm; PVC alb. |
|---|---|
| Fereastră basculantă PVC | 600 x 400 mm; geam simplu mat. |
| Vitraj termoizolant | 4 + 11 + 4 mm. |
| Grilă de ventilație | 150 x 150 mm; inclusă / neinclusă. |
| Plasă împotriva insectelor | Fixă; inclusă / neinclusă. |
Montaj aparent. Dotările și poziționarea lor se precizează pentru configurația comandată; racordarea la rețele este în sarcina beneficiarului.
Instalații electrice
| Iluminat | Corpuri de iluminat tip glob; deasupra ușii, cu grilă de protecție. |
|---|---|
| Prize și întrerupătoare | Montaj aparent. |
| Cabluri pentru prize | NYM 3 x 2,5 mm², montaj aparent în canal de cablu. |
| Cabluri pentru iluminat | NYM 3 x 1,5 mm², montaj aparent în canal de cablu. |
| Racordare la rețea | În sarcina beneficiarului. |
Instalațiile de date, TV, UPS și climatizare nu sunt incluse în modulul de bază.
Instalații sanitare
| Conducte de apă curată | Conducte PPRC, cu certificare TSE. |
|---|---|
| Conducte de apă uzată | Incluse. |
| Baterii și robinete | Baterii metalice cromate, încastrate; robinete de izolare înaintea furtunurilor flexibile. |
| Lavoar / vas WC | Lavoar 40 x 50 cm, ceramică albă, cu piedestal; vas WC din ceramică, cu rezervor din plastic. |
| Duș și bucătărie | Cădiță de duș 80 x 80 cm, acril; chiuvetă de bucătărie 50 x 100 cm, inox, cu picurător și corp inferior. |
| Racordare la rețea | În sarcina beneficiarului. |
Calculele statice și seismice se stabilesc pentru amplasament, proiect și încărcările aplicabile.
Încărcare din zăpadă (TS 498 / TS EN 1991-1-3).
Viteza vântului; presiune indicată de 50 kg/m² (TS EN 1991-1-4).
Capacitatea portantă declarată a șasiului.
Condiții seismice conform TBDY 2018; calcul structural după EUROCODE 3, TS 498, TS 648 și TS 11372; izolație termică după TS 825.
| Referință | Domeniu indicat în documentație |
|---|---|
| TS 11372 | Reguli de calcul pentru structuri ușoare din oțel, cu profile formate la rece. |
| TS 648 | Reguli de calcul și execuție pentru structuri din oțel. |
| TS 6793 | Încărcări de utilizare și ocupare pentru locuințe și clădiri publice. |
| TS 498 | Valori de calcul ale încărcărilor pentru dimensionarea elementelor de construcție. |
| TS ENV 1993-1-2 | Eurocode 3: proiectarea structurilor din oțel, proiectare structurală la incendiu. |
| TS ENV 1090-1 | Execuția structurilor din oțel: reguli generale și reguli pentru clădiri. |
| TS ENV 1998-1 | Eurocode 8: proiectarea structurilor rezistente la cutremur. |
| TS EN 10162 | Profile din oțel formate la rece: condiții tehnice de livrare și toleranțe. |
| TS 825 | Izolația termică a clădirilor. |
| TS 901-1 EN 13162 | Produse termoizolante din vată minerală pentru clădiri. |
| TS EN 13500 | Sisteme compozite de termoizolație exterioară (ETICS) pe bază de vată minerală. |
| TS EN ISO 11925-2 | Reacția la foc: aprinzibilitatea produselor expuse direct la flacără. |
| TS EN 20898 | Proprietățile mecanice ale elementelor de fixare. |
Configurația, numărul de niveluri, circulațiile și elementele suplimentare se stabilesc prin proiect. Fotografiile au rol de exemplificare.
Spune-ne:

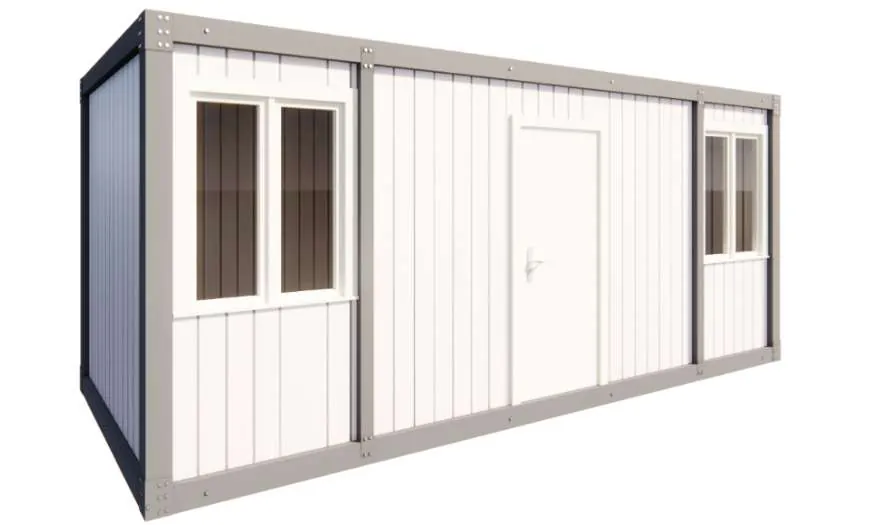

Modulul de bază are 6000 mm lungime, 2400 mm lățime și 2600 mm înălțime. Mai multe module se pot alătura și suprapune în ansambluri pe mai multe niveluri, cu scări, coridoare și acoperiș suplimentar.
Structura este din profile de oțel formate la rece, galvanizate și vopsite RAL 7012, asamblate fără sudură, cu șuruburi și buloane. Pereții (50 mm) și plafonul (40 mm) sunt din panouri sandwich cu miez PUR, iar pardoseala din fibrociment de 16 mm cu covor PVC.
Modulul de bază are instalație electrică cu montaj aparent, uși și ferestre PVC cu geam termoizolant. Instalațiile sanitare (lavoar, WC, duș, chiuvetă) se includ după configurația comandată; racordarea la rețele este în sarcina beneficiarului.
Pentru birouri de șantier, cazare, vestiare, grupuri sanitare WC-duș și alte spații temporare sau permanente. Destinația, numărul de module, compartimentarea și dotările se stabilesc pentru fiecare proiect.
